Açıklama
Özellikler

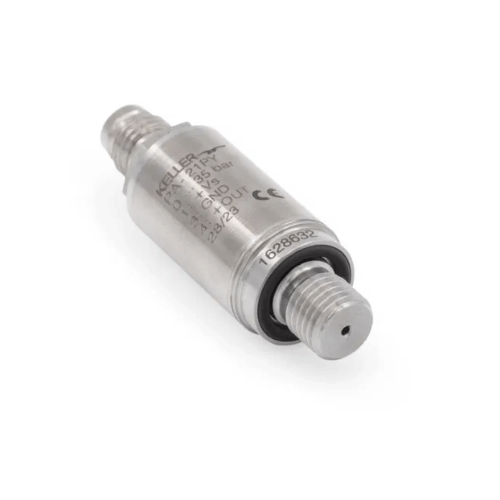

- Sadece 14 mm çapında, çok kompakt ve hafif tasarım
- Tüm sıcaklık aralığında dengelenmiş
- Dayanıklı paslanmaz çelik kasa sahip
- Yüksek uzun dönem stabilitesi
Teknoloji
- İzole edilmiş ve kapsüllenmiş piezoresistif basınç sensörü
- İçsel conta olmadan tamamen kaynaklanmış tasarım
- Minyatürleşmiş kompansasyon elektroniği
- Yüksek bant genişliğine sahip doğrudan analog sinyal yolu
Tipik Uygulamalar
- Motor sporları
- Endüstriyel uygulamalar
- Otomasyon teknolojisi
- Robotik
Elektriksel Veriler
- Bağlantı Tipi: 3 telli
- Analog Arayüz: 0,5…4,5 V, 0,1…4,9 V
- Sinyal Çıkışı Limiti: 8…28 VDC
- Güç Tüketimi (iletişim olmadan): < 4 mA
- Başlangıç Süresi (güç açıldığında): < 5 ms (0…99%)
- Aşırı Gerilim ve Ters Polarite Koruması: ± 28 VDC
- GND-KASA Yalıtımı: > 10 MΩ @ 50 VDC
- Yük Direnci: > 5 kΩ
- Limit Frekansı: 1 kHz
Elektriksel Bağlantı

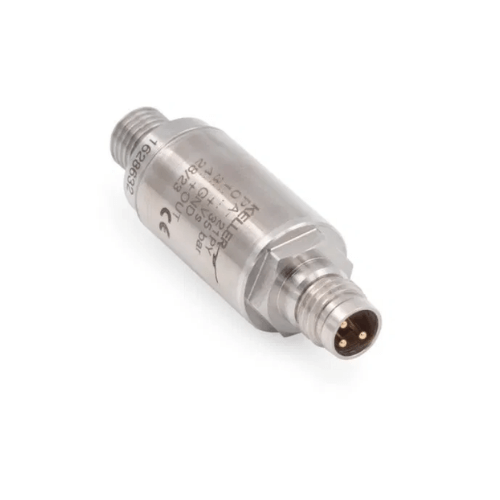

- Yuvarlak fiş: M8 x 1 DIN EN 61076-2-101, A kodlu, 3 pin
- Kablo: Ø 3,3 mm, PE kaplı, AWG28 (0,09 mm²)
- Standart Kablo Uzunlukları: 2 m, 3 m, özel uzunluklar talep üzerine
Elektromanyetik Uyumluluk
- CE Uyumluluğu: 2014/30/EU (EMC) EN IEC 61326-1 / EN IEC 61326-2-3 / EN IEC 61000-6-1 / EN IEC 61000-6-2 / EN IEC 61000-6-3 / EN IEC 61000-6-4
Mekanik Veriler
- Medya ile Temas Eden Malzemeler:
- Basınç bağlantısı: Paslanmaz çelik AISI 329 / 1.4460
- Basınç sensörü ayırıcı diyaframı: Paslanmaz çelik AISI 316L
- Basınç sensörü sızdırmazlık (dahili): Yok
- Basınç bağlantısı sızdırmazlığı (dışsal): FKM (75 Shore, -20…200 °C)
- Basınç transdüktörü yağ dolgusu: Silikon yağı
- Bağlantı Tipi: M8 x 1, M6 x 0,5
- Çap x Boyut: Ø 14 mm x yaklaşık 46 mm
- Ağırlık (kablo hariç): Yaklaşık 21 g
- Önerilen Sıkma Torku: M8 x 1 için 8 Nm ± %10, M6 x 0,5 için 4 Nm ± %10
Çevresel Koşullar
- Ortalama Sıcaklık Aralığı: -20…100 °C
- Çalışma Sıcaklık Aralığı: -20…100 °C
- Depolama Sıcaklık Aralığı: -20…100 °C
- Koruma: IP67 (IP54 alternatif)
- Notlar:
- Donmaya karşı koruma yoktur.
- Bağlantılı fiş ile dereceye göre koruma geçerlidir.
Dayanıklılık
- Titreşim Dayanıklılığı: 10 g, 10…2000 Hz, ± 10 mm (IEC 60068-2-6)
- Şok Dayanıklılığı: 50 g, 11 ms (IEC 60068-2-27)
- Yük Döngüsü: 0…100 %FS, 10 milyon basınç döngüsü (RT, 20…25 °C arası)
- Yüksek Basınç Talepleri: 400 bar’dan yüksek basınçlar için özel talepler
Uygulama Alanları
Bu basınç sensörü, motor sporlarından endüstriyel uygulamalara kadar geniş bir kullanım yelpazesine hitap eder. Özellikle otomasyon teknolojileri ve robotik sistemlerde güvenilirlik ve kompaktlık arayan mühendislik çözümleri için idealdir.
