Dijital Manometre

Açıklama

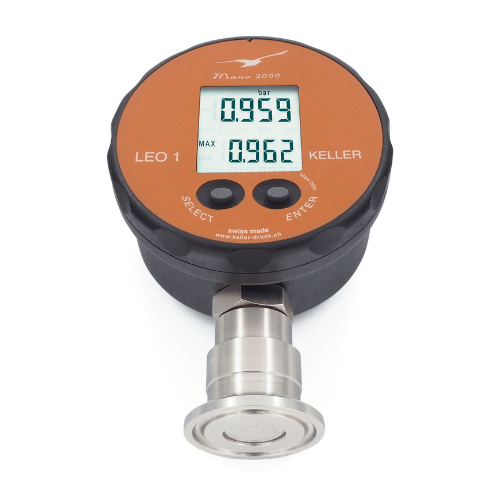

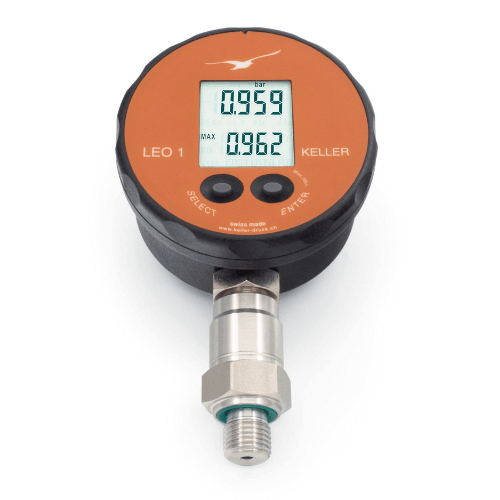

LEO1 dijital manometre, hızlı basınç zirvelerini tespit edebilme özelliği ve yüksek hassasiyeti ile öne çıkan bir cihazdır. ±0,1 %FS doğruluğu ile -1…3 bar ile 0…1000 bar arası geniş basınç aralıklarında hassas ölçümler yapabilmektedir. LEO1, entegre piezorezistif basınç sensörü sayesinde, enerji verimliliği sağlar ve 1000 saate kadar batarya ömrü sunar.

Cihaz, hızlı basınç zirvelerini tespit edebilmek için 1 kHz’ye kadar ölçüm hızı sunar. Mano modu ve zirve modu (peak mode) arasındaki geçiş ile kullanıcı, ihtiyaca göre doğru ölçüm modunu seçebilir. Ekran, her iki modda da basınç, minimum ve maksimum değerleri görüntüleyebilir.

Ayrıca, ECO2-Ei versiyonu, patlayıcı ortamlarda güvenli kullanım için ATEX ve IECEx sertifikalarına sahiptir. Cihaz IP65 koruma sınıfı ile suya ve toza karşı dayanıklıdır.

LEO1 Teknik Özellikler

Genel Özellikler:

• Hassasiyet: ± 0,1 %FS
• Toplam hata bandı: ± 0,2 %FS
• Basınç Aralıkları:
  • Relatif Basınç: -1…3 bar ila 0…1000 bar
  • Mutlak Basınç: 0…4 bar ila 0…1000 bar
• Çözünürlük: 0,001 bar ila 0,2 bar
• Zirve Modu (Peak Mode): 1.000 ölçüm/saniye
• Mano Modu: 2 ölçüm/saniye

Performans Özellikleri:

• Doğruluk (RT, 20…25 °C): ≤ ± 0,1 %FS
• Toplam hata bandı (0…50 °C): ≤ ± 0,2 %FS
• Uzun süreli stabilite: ± 0,2 %FS/yıl
• Sıcaklık Aralıkları:
  • Ortam sıcaklığı: -10…60 °C
  • Depolama sıcaklığı: -20…70 °C
  • Ortam nemi: %0…100
• Basınç Aralığı Yedeği: ≥ ± 10 % (Geçerli ölçüm değerleri, aralığın dışında, taşma/azalma olmadan)

Elektriksel Veriler:

• Batarya: 3V, CR2430 tipi
• Batarya Ömrü:
  • Mano Modu: 1000 saat
  • Zirve Modu: 150 saat
• Elektriksel Uyumluluk:
  • CE uyumluluğu, 2014/30/EU (EMC)
  • EN IEC 61326-1 / EN IEC 61326-2-3

LC Ekran Özellikleri:

• Boyutlar (Genişlik x Yükseklik): 27,8 mm x 30 mm
• Ekran Sayısı: 2 satır, 4 ½ haneli LCD ekran
• Ekran Modu: Basınç + min./max.
• Ekran Aralığı: 2 saniyede bir ölçüm
• Basınç Birimleri: bar, mbar, hPa, kPa, MPa, PSI, kp/cm2

Mekanik Veriler:

• Basınç Bağlantısı:
  • Paslanmaz çelik AISI 316L (0-400 bar arası)
  • AISI 318LN (1.4462) > 400 bar
• Diğer Malzemeler:
  • Ekran Konutu: Faradex AS-1003
  • Ön Cam: LEXAN® 163R
  • Basınç Transdüseri Yağ Doldurma: Silikon Yağı
  • Basınç Bağlantısı Conta: FKM (75 Shore, -20 … 200 °C)
• Boyutlar (Ekransız): 76 mm x 113 mm x 48 mm
• Boyutlar (Ekranlı): 85 mm x 118 mm x 52 mm
• Ağırlık: 220 g (Ekransız)

Çevresel Koşullar:

• Ortalama Çalışma Sıcaklığı: -40…85 °C
• İcing (Buzlanma): Yasak
• Koruma Sınıfı: IP65
• Yük Döngüsü @ RT (20…25 °C): 10 milyon basınç döngüsü (0-100 %FS)

Patlama Koruması (LEO1-Ei):

• Sertifikalar: ATEX, IECEx
• Zone 0: Ex II 1G Ex ia IIC T5 Ga
• Maksimum Çalışma Sıcaklığı: -10…80 °C

Uygulama Alanları:

• HVAC servis cihazları
• Sıvı teknolojisi
• Pompa uygulamaları
• Kalibrasyon pompaları için gerçek zamanlı değer gösterimi
• Sistemlerde basınç zirvelerinin tespiti

LEO1 aynı zamanda ex-proof olarak temin edilebilir ( LEO 1 E i )
