Açıklama
Özellikler:
- Tüm Sıcaklık Aralığında Telafi Edilmiş Performans: En geniş sıcaklık aralığında dahi hassas ölçümler.
- Mükemmel Uzun Süreli Stabilite: Yüksek doğruluk ve uzun ömürlü güvenilirlik.
- Sağlam Paslanmaz Çelik Gövde: Endüstriyel ortamlara dayanıklı, paslanmaz çelik yapısı ile zorlu koşullarda güvenli kullanım.
- Opsiyonel Patlamaya Karşı Güvenli Versiyon (23SY-Ei): Patlama riski taşıyan ortamlarda kullanım için onaylı versiyon.
Teknoloji:
- İzolasyonlu ve Kaplanmış Piezoresistif Basınç Sensörü: Yüksek doğruluk ve güvenilirlik sağlayan özel sensör tasarımı.
- Tamamen Kaynaklanmış Tasarım: İçsel contalar olmadan tamamen kaynaklanmış yapı, sızıntı riski olmadan uzun ömürlü kullanım.
- Doğrudan Analog Sinyal Yolu: Yüksek bant genişliğine sahip, hızlı ve güvenilir veri iletimi.
Tipik Uygulamalar:
- Endüstriyel Uygulamalar: Fabrikalar, üretim hatları ve endüstriyel tesislerde güvenilir basınç ölçümleri.
- Makine ve Ekipman İmalatı: Makine mühendisliği ve ekipman üretimi için mükemmel çözüm.
- Tarım: Tarımsal sulama ve otomasyon sistemlerinde kullanıma uygun.
- Mobil Hidrolik Sistemler: Hidrolik sistemlerin doğru ölçüm ve kontrolünü sağlayan ideal sensör.
- Demiryolu Sektörü: Demiryolu uygulamalarında basınç ölçümleri için güvenli ve sağlam çözüm.
Elektriksel Veriler:
- Bağlantı Seçenekleri: 2- telli ve 3- telli versiyonlar ile geniş bağlantı seçenekleri.
- Analog Arayüzler: 4…20 mA (2-telli), 0…10 V, 0…5 V, 0,5…4,5 V çıkışlar.
- Gerilim Beslemesi: 23SY için 8…32 VDC, 23SY-Ei için 10…30 VDC arası seçenekler.
- Güç Tüketimi: 2-telli modelde <5 mA, 3-telli modelde <4 mA.
- Aşırı Gerilim ve Ters Bağlantı Koruması: ± 32 VDC’ye kadar güvenli çalışma.
- Yük Direnci: 2-telli için < (U – 8 V) / 25 mA, 3-telli için > 5 kΩ (23SY), 23SY-Ei için > 100 kΩ.
Elektriksel Bağlantı Seçenekleri:
- M12 × 1 Bağlantı: DIN EN 61076-2-101, A-kodlu, 4-pinli.
- Binder Serisi 423 – 723 – 425: DIN EN 61076-2-106, 5-pinli bağlantı seçeneği.
- GSP EN 175301-803-A (DIN 43650): Yaygın bağlantı türü.
Mekanik Veriler:
- Medya İle Temasta Olan Malzemeler: Paslanmaz çelik AISI 316L, Viton® contalar.
- Basınç Bağlantısı: G1/4 dişi, G1/4 erkek, 1/4-18NPT erkek, G1/2 erkek seçenekleri.
- Boyutlar: Ø 21 mm × yaklaşık 70 mm.
- Ağırlık: Kablolu versiyon hariç yaklaşık 120 g.
Çevresel Koşullar:
- Ortam Sıcaklık Aralığı: 23SY için -20…85 °C, opsiyonel olarak -40…85 °C.
- Depolama Sıcaklık Aralığı: -20…85 °C.
- Koruma Sınıfı: IP67 (standart), opsiyonel olarak IP68.
Ekstra Seçenekler:
- Basınç Bağlantısı ve Elektriksel Çıkışlar: Özel bağlantı seçenekleri mevcut.
- Basınç Aralıkları: 0,2 ile 1000 bar arasında birçok basınç aralığı.
- Yağ Dolgusu: Oksijenle uyumlu fluorize yağ, zeytinyağı veya düşük sıcaklık yağları.

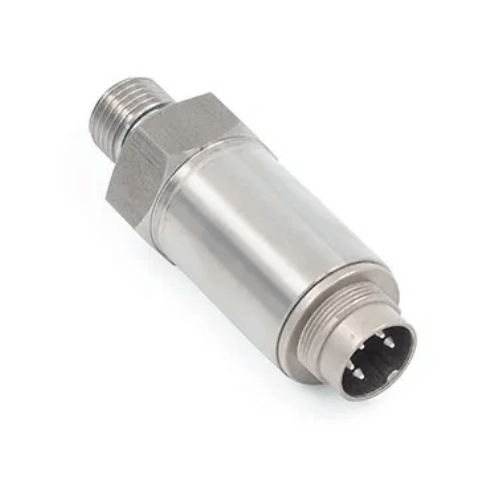

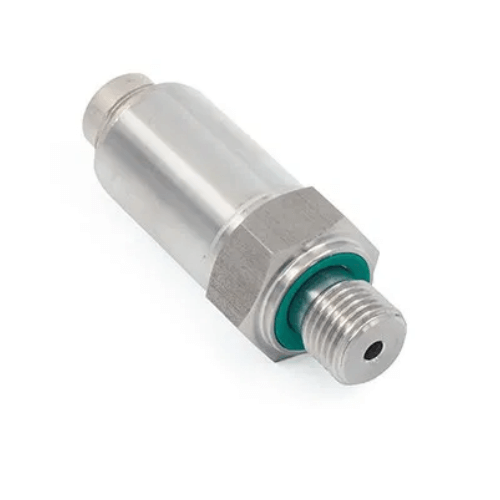

23SY piezoresistif basınç transmitterleri, endüstriyel ortamlarda yüksek doğruluk, güvenilirlik ve dayanıklılık sağlar. Gelişmiş teknoloji ve modüler yapı sayesinde, her türlü özel gereksinime uygun özelleştirilmiş çözümler sunar.
